發熱電纜產品

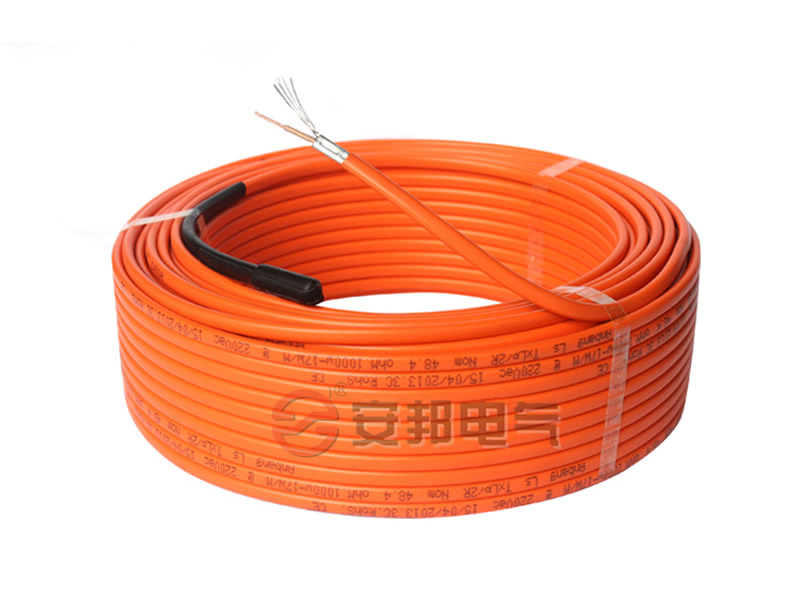

屏蔽型單導發熱電纜







屏蔽型單導發熱電纜

產品型號

屏蔽型單導

產品認證

CE, ROHS, GOST , ISO9001:2008

商標品牌

安邦



屏蔽型單導發熱電纜結構:

1、芯線：
    芯線為具有正電阻溫度系數的金屬合金絲組成，線性額定功率為18.5w/m。
2、絕緣層：
    安邦發熱電纜耐高溫絕緣層采用雙層絕緣結構，絕緣層的質量好壞直接影響到發熱電纜的使用壽命，安邦耐高溫發熱電纜絕緣層通過反復試驗，在140℃高溫下耐高溫層不變形、不萎縮。
3、接地線：
    接地線由8根直徑為0.4mm的鍍錫銅芯線組成，8根鍍錫銅芯線面積為1.0048mm2，符合國際電工委員會IEC800規定的接地線不得小于1mm2的規定。
4、金屬屏蔽層：
    在發熱電纜的使用過程中，由于電流的作用，會在發熱電纜周圍形成電磁場，如果電磁場超過100微特斯拉就會對人體健康及其他電器產生影響。通過金屬屏蔽層的有效保護，把電磁場控制在線芯內，使之不能向外擴散，再由接地線將電磁場引入大地，使發熱電纜與大地形成等電位。通過測試，安邦電地暖產生的電場強度值是國家安全范圍內的1/1000(國家規定的電場強度是4000伏/m，安邦發熱電纜實測數據為4伏/m)；磁感應強度值最高為13%，最低6%（國家規定的磁感應強度是100維特斯拉，安邦電地暖實測數據為最高13維特斯拉，最低6維特斯拉）。遠遠低于國家標準，高于國家安全規范，對人體無害，可放心使用。
5、外護套：
    外護套為優質PVC料。PVC具有很好的防腐蝕、防酸堿、抗老化作用，并且100%防水。



詳細說明:

一、簡介
    屏蔽型單導（單芯）發熱電纜采用發熱材料為高性能合金電阻絲，配合獨特地發熱芯結構，品質優越可靠。發熱電纜在原廠完成電源接頭和尾端封頭，電源接頭和尾端封頭采用多層技術處理，充分保證接線可靠和整體防水、防腐和絕緣性能。該系統在國內多個采暖項目中被廣泛采用，享有極高市場份額。


二、發熱電纜工作原理
    發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱，并在40～60℃的溫度間運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13um的遠紅外線輻射方式傳給受熱體。
  發熱電纜地面輻射供暖系統的組成及工作原理：供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量。
    a. 以電力為能源；
    b. 以發熱電纜作為發熱體；
    c. 發熱電纜熱傳導機理。



產品規格

功率

(watt)

標準長度

（m）

總電阻值/230V

(Ω)

電壓

(v)

TXLP/1R/17-182M

3100

182

15.9

220

TXLP/1R/17-165M

2800

165

17.3

220

TXLP/1R/17-153M

2600

153

18.6

220

TXLP/1R/17-141M

2400

141

20.2

220

TXLP/1R/17-129M

2200

129

22

220

TXLP/1R/17-118M

2000

118

24.2

220

TXLP/1R/17-103M

1750

103

27.7

220

TXLP/1R/17-94M

1600

94

30.3

220

TXLP/1R/17-82M

1400

82

34.6

220

TXLP/1R/17-74M

1250

74

38.7

220

TXLP/1R/17-59M

1000

59

48.4

220

TXLP/1R/17-50M

850

50

56.9

220

TXLP/1R/17-41M

700

41

69.1

220

TXLP/1R/17-35M

600

35

80.7

220

TXLP/1R/17-26M

500

26

96.8

220

TXLP/1R/17-24M

400

24

121

220

TXLP/1R/17-18M

300

18

161.3

220

TXLP/1R/17-15.4M

200

15.4

242

220




產品規格

功率

(watt)

標準長度

（m）

總電阻值/230V

(Ω)

電壓

(v)

TXLP/1R/18.5-16M

3150

170

15.4

230

TXLP/1R/18.5-22M

3000

162

16.1

230

TXLP/1R/18.5-27M

2800

151

17.3

230

TXLP/1R/18.5-32M

2600

141

18.6

230

TXLP/1R/18.5-38M

2400

130

20.2

230

TXLP/1R/18.5-46M

2200

119

22

230

TXLP/1R/18.5-54M

2000

108

24.2

230

TXLP/1R/18.5-65M

1760

95

27.5

230

TXLP/1R/18.5-76M

1600

86

30.3

230

TXLP/1R/18.5-86M

1400

76

34.6

230

TXLP/1R/18.5-95M

1200

65

40.3

230

TXLP/1R/18.5-108M

1000

54

48.4

230

TXLP/1R/18.5-119M

850

46

56.9

230

TXLP/1R/18.5-130M

700

38

69.1

230

TXLP/1R/18.5-141M

600

32

80.7

230

TXLP/1R/18.5-151M

500

27

96.8

230

TXLP/1R/18.5-162M

400

22

121

230

TXLP/1R/18.5-170M

300

16

161.3

230
