發熱電纜產品

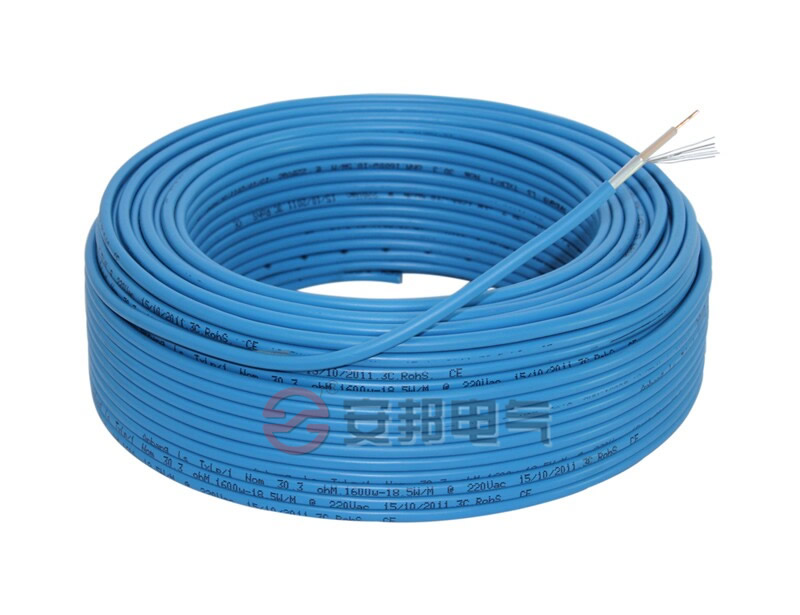

TXLP/1R單導發熱電纜

詳細說明

    發熱電纜俗稱為地?zé)犭娎|

    隨著經濟水平的不斷提高，人們對于生活水平的要求也越來越高，發熱電纜的出現也成了一種必然趨勢，發熱電纜可分為單導發熱電纜和雙導發熱電纜兩種。單導發熱電纜線內部只有一根發熱芯，發熱電纜線本身不成回路，在接線時，發熱電纜線兩端都需要與供電電源相聯接，所以在鋪設時需要考慮將電纜尾部拉導接線處，可是在很多情況下是很難達到這種要求的。



發熱電纜工作原理


    發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱，并在40～60℃的溫度間運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13um的遠紅外線輻射方式傳給受熱體。
發熱電纜地面輻射供暖系統的組成及工作原理：
供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量。
　　a. 以電力為能源；
　　b. 以發熱電纜作為發熱體；
    c. 發熱電纜熱傳導機理。

基本性能：


    1、外徑尺寸：6.5mm
    2、供電電壓：220V（電壓可定制）
    3、線性功率：18.5W/m
    4、冷線長度：2.25m
    5、最大表面工作溫度：65℃

TXLP/1R單導發熱電纜

產品型號

TXLP/1R

產品認證

CE, ROHS, GOST , ISO9001:2008

商標品牌

安邦


單導發熱電纜結構

    1、芯線（金屬發熱絲）：芯線為金屬合金絲組成，線性額定功率為18點5瓦特每米。
    2、絕緣層：安邦發熱電纜耐高溫絕緣層采用雙層絕緣結構，絕緣層的質量好壞直接影響到發熱電纜的使用壽命，安邦耐高溫發熱電纜絕緣層通過反復試驗，在140℃高溫下耐高溫層不變形、不萎縮。
    3、接地線：接地線由8根直徑為0.4mm的鍍錫銅芯線組成。8根鍍錫銅芯線面積為1.0048m㎡，符合國際電工委員會IEC800規定的接地線不得小于1m㎡的規定。
    4、金屬屏蔽層：發熱電纜使用過程中，由于電流的作用，會在發熱電纜周圍形成電磁場，電磁場超過100微特斯拉就會對人體健康及其它電器產生影響。通過金屬屏蔽層的有效保護，把電磁場控制在線芯內，使之不能向外擴散，再由接地線將電磁場引入大地，使發熱電纜與大地形成等電位。通過測試，安邦電地暖產程的電場強度值是國家安全范圍內的1/1000(國家規定的電場強度是4000伏/m，安邦發熱電纜實測數據為4伏/m)；磁感應強度值最高為13%，最低6%（國家規定的磁感應強度是100維特斯拉，實測數據為最高13維特斯拉），最低6維特斯拉）。遠遠低于國家標準，高于國家安全規范，對人體無害，可放心使用。
    5、外護套：外護套為優質PVC料。PVC具有很好的防腐蝕、防酸堿、抗老化作用，并且100%防水。




單導發熱電纜相關技術數據

    1、發熱電纜的直徑:根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841—2007IEC 60800：1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定，發熱電纜直徑不得小于6mm，安邦發熱電纜的直徑為6.5±0.3mm，高于國家標準規定。
    2、發熱電纜的線性功率─18.5W/m
    3、隱式接頭:安邦的焊接方法是將發熱絲與冷引線溶為一體，解決了冷熱交替而帶來的膨脹和接觸不良，能確保發熱電纜冷引線、發熱絲平滑焊接過渡，使發熱電纜一氣呵成，不留瑕疵；能確保發熱電纜使用的可靠性、安全性、防水及抗機械外力破壞。確保發熱電纜的使用壽命。
    4、發熱電纜的標識：根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841─2007/IEC 60800:1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定發熱電纜表面標志字跡清楚，容易辨認、耐擦?！鞍舶睢卑l(fā)熱電纜在冷熱接頭處，用噴碼的方式準確標識在發熱電纜上，給地暖施工與檢驗帶來極大的方便。


主要應用范圍

    1、室內應用民用住宅（樓房、平房、別墅）供暖系統。
    2、公用建筑（寫字樓、醫療機構、洗浴廣場、健身房等） 供暖系統。
    3、特殊用途 畜牧業養殖保溫、（廠房、花房、蔬菜大棚、恒溫育雛室等）建筑保溫系統。
    4、室外應用 室外道路融雪、土壤加熱、、天溝融雪、管道伴熱保溫、屋頂、樓梯、飛機跑道室外各類管路、線纜、儲罐等工業裝置的防凍、防凝、保溫。



產品規格

功率

(w)

標準長度

（m）

總電阻值/230V

(Ω)

電壓

(v)

TXLP/1R/17-182M

3100

182

15.69

220

TXLP/1R/17-165M

2800

165

17.3

220

TXLP/1R/17-153M

2600

153

18.6

220

TXLP/1R/17-141M

2400

141

20.2

220

TXLP/1R/17-129M

2200

129

22

220

TXLP/1R/17-178M

2000

178

24.2

220

TXLP/1R/17-103M

1750

103

27.7

220

TXLP/1R/17-94M

1600

94

30.3

220

TXLP/1R/17-82M

1400

82

34.6

220

TXLP/1R/17-74M

1250

74

38.7

220

TXLP/1R/17-59M

1000

59

48.4

220

TXLP/1R/17-50M

850

50

56.9

220

TXLP/1R/17-41M

700

41

69.1

220

TXLP/1R/17-35M

600

35

80.7

220

TXLP/1R/17-29M

500

29

96.8

220

TXLP/1R/17-24M

400

24

121

220

TXLP/1R/17-18M

300

18

161.3

220

TXLP/1R/13-15.4M
 200
 15.4 242 220



產品規格

功率

(w)

標準長度

（m）

總電阻值/230V

(Ω)

電壓

(v)

TXLP/1R/18.5-170M

3150

170

15.4

220

TXLP/1R/18.5-162M

3000

162

16.1

220

TXLP/1R/18.5-151M

2800

151

17.3

220

TXLP/1R/18.5-141M

2600

141

18.6

220

TXLP/1R/18.5-130M

2400

130

20.2

220

TXLP/1R/18.5-119M

2200

119

22

220

TXLP/1R/18.5-108M

2000

108

24.2

220

TXLP/1R/18.5-95M

1760

95

27.5

220

TXLP/1R/18.5-86M

1600

86

30.3

220

TXLP/1R/18.5-76M

1400

76

34.6

220

TXLP/1R/18.5-65M

1200

65

40.3

220

TXLP/1R/18.5-54M

1000

54

48.4

220

TXLP/1R/18.5-46M

850

46

56.9

220

TXLP/1R/18.5-38M

700

38

69.1

220

TXLP/1R/18.5-32M

600

32

80.7

220

TXLP/1R/18.5-27M

500

27

96.8

220

TXLP/1R/18.5-22M

400

22

121

220

TXLP/1R/18.5-16M
 300 16
 161.3 220
