發熱電纜產品

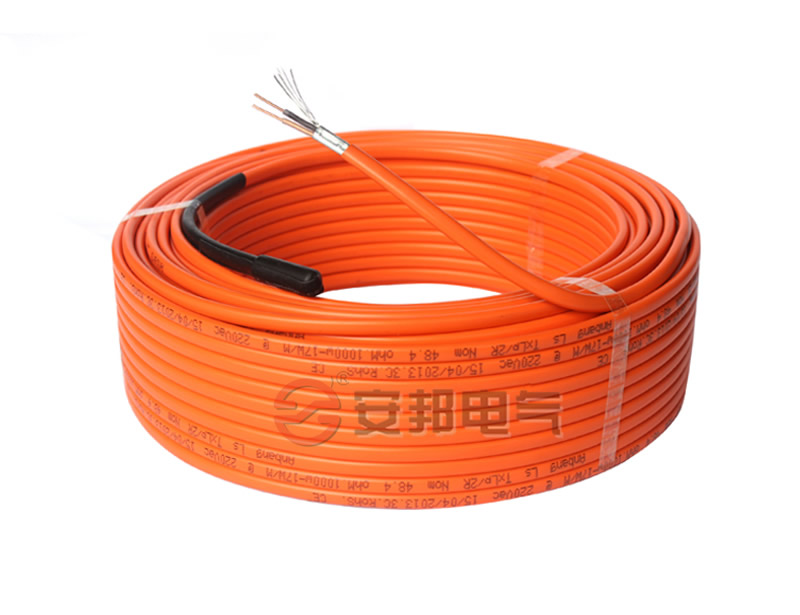

屏蔽型雙導發熱電纜



屏蔽型雙導發熱電纜

產品型號

屏蔽型雙導

產品認證

CE, ROHS,  GOST , ISO9001:2008

商標品牌

安邦



屏蔽型雙導發熱電纜結構

    外護套：橙色聚氯乙烯（PVC）；
    接地線：鍍錫銅絲（8根直徑為0.4mm的鍍錫銅芯）；
    屏蔽層：鋁箔（金屬屏蔽層有效保護，無輻射）；
    內導體：合金電阻絲；
    內絕緣：交聯聚乙烯（XLPE）；
    接頭類型：隱式接頭；



詳細說明

一、簡介
   屏蔽型雙導（ 雙芯）發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱并在40～60℃的低溫運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13μm的遠紅外線輻射方式傳給受熱體。


二、性能

1、尺寸：外徑：6.9mm。
2、電氣參數
    供電電壓：220V（電壓可定制）；
    線性功率：17W/m；
3、其他
    冷線長度：2.25m；
    最大表面工作溫度：65℃；
    最小彎曲系數：5D。


三、系統組成及工作原理：
    供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量。
　　a. 以電力為能源；
　　b. 以發熱電纜作為發熱體；
    c. 發熱電纜熱傳導機理。
四、相關技術參數
1、發熱電纜的直徑：
    根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841—2007IEC 60800：1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定，發熱電纜直徑不得小于6mm，安邦發熱電纜的直徑為6.9mm，高于國家標準規定。
2、接線方式：
    目前市場上生產的發熱電纜大部分都采用冷接方法（冷、熱線用機械壓接的方式處理）。在長期的運行中，發熱部分與冷引線部份的接觸點會因?yàn)榻佑|不良而形成較大電阻，在接頭部份產生高溫，最終將接頭燒壞。冷接頭就像家里用的電爐一樣，電爐絲是很少被燒斷的，而電爐絲與電源的接頭就經常出現問題。    而安邦雙芯發熱電纜的隱式接頭（一種小直徑金屬絲對接方法）的專利焊接方法是將發熱絲與冷引線溶為一體，解決了冷熱交替而帶來的膨脹和接觸不良，能確保發熱電纜冷引線、發熱絲平滑焊接過渡，使發熱電纜一氣呵成，不留瑕疵。能確保發熱電纜使用的可靠性、安全性、防水及抗機械外力破壞，確保發熱電纜的使用壽命。
3、發熱電纜的標識：
    根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841─2007/IEC60800:1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定發熱電纜表面標志字跡清楚，容易辨認、耐擦，標志間距為大于500mm，最為重要的是，安邦發熱電纜在冷熱接頭處，用噴碼的方式準確標識在發熱電纜上，給地暖施工與檢驗帶來極大的方便。



產品規格

功率

(watt)

標準長度

（m）

總電阻值/230V

(Ω)

電壓

(v)

TXLP/2R/17-194M

3300

194

14.7

220

TXLP/2R/17-176M

3000

176

17.3

220

TXLP/2R/17-165M

2800

165

18.6

220

TXLP/2R/17-153M

2600

153

202

220

TXLP/2R/17-141M

2400

141

22

220

TXLP/2R/17-129M

2200

129

24.2

220

TXLP/2R/17-118M

2000

118

27.7

220

TXLP/2R/17-100M

1700

100

30.3

220

TXLP/2R/17-81M

1370

81

34.6

220

TXLP/2R/17-74M

1250

74

38.7

220

TXLP/2R/17-59M

1000

59

48.4

220

TXLP/2R/17-49M

840

49

56.9

220

TXLP/2R/17-41M

700

41

69.1

220

TXLP/2R/17-35M

600

35 80.7 220
TXLP/2R/17-29M

500

29

96.8

220

TXLP/2R/17-24M

400

24

121

220

TXLP/2R/17-18M

300

18

161.3

220



產品規格

功率

(watt)

標準長度

（m）

總電阻值/230V

(Ω)

電壓

(v)

TXLP/2R/18.5-170M

3150

170

15.4

220

TXLP/2R/18.5-162M

3000

162

16.1

220

TXLP/2R/18.5-151M

2800

151

17.3

220

TXLP/2R/18.5-141M

2600

141

18.6

220

TXLP/2R/18.5-130M

2400

130

20.2

220

TXLP/2R/18.5-119M

2200

119

22

220

TXLP/2R/18.5-108M

2000

108

24.2

220

TXLP/2R/18.5-97M

1760

97

24.9

220

TXLP/2R/18.5-86M

1600

86

30.2

220

TXLP/2R/18.5-74M

1370

74

35.3

220

TXLP/2R/18.5-68M

1250

68

38.7

220

TXLP/2R/18.5-54M

1000

54

48.4

220

TXLP/2R/18.5-45M

850

45

57.6

220

TXLP/2R/18.5-38M

700

38

69.1

220

TXLP/2R/18.5-32M

600

32

80.7

220

TXLP/2R/18.5-27M

500

27

96.8

220

TXLP/2R/18.5-22M

400

22

121

220

TXLP/2R/18.5-16M

300

16

161.3

220
