地面結構層，是決定地暖系統今后采暖效果好壞、運行費用高低的重要因素，因此，從選材、施工、發熱電纜的質量檢驗等每一個環節，都要嚴格執行規程規范。在確認施工現場已符合施工條件的要求，所有準備工作已經就緒既可以開始地面結構層的施工。

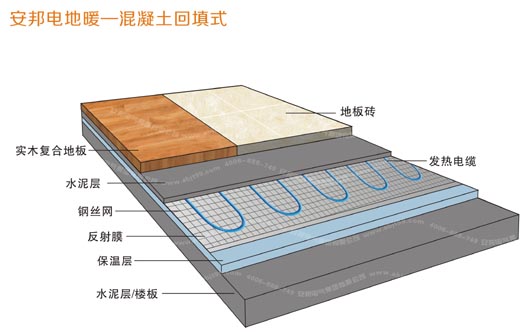

 一、保溫層鋪設
    保溫層是電地暖系統中最為重要的鋪設材料，保溫層質量的好壞直接影響到以后的運行費用。建設部編制的規范要求在采暖系統工程中使用的聚苯乙烯泡沫絕熱材料（苯板）容重不得小于20kg/m3，企業規范則要求采用的是聚苯乙烯擠塑板，厚度2cm,容重40kg/m3，保溫效果更好。通過提高保溫等級，可以大大降低熱量損失，降低運行費用。為使保溫效果更好也可考慮使用更厚的擠塑板。在鋪設保溫層時板與板的邊緣連接要緊密，滿鋪到墻邊不能留存空隙。鋪設完畢后的保溫層要平整并與地面完全接觸。
二、反射膜的鋪設
    反射膜的作用在于將發熱電纜產生的熱量通過反射作用向地面上進行輻射傳到，達到加熱空氣的目的。而反射膜是將發熱電纜的熱量輻射給水泥砂漿填充層再傳送到地面。在鋪設反射膜時，要求接縫應在10mm以上，并用透明膠將接縫貼接，防止在施工中反射膜移位。
三、鐵絲網的安裝
    鐵絲網是固定發熱電纜不可缺少的材料，鐵絲網是最好的熱傳導體，使熱量傳遞更快、更均勻，同時增加了水泥砂漿的結構強度。鐵絲網鋪設是否平整對應，直接影響發熱電纜的施工質量，如果鐵絲網對應不整齊會造成發熱電纜走向扭曲、變形，發熱電纜鋪設就達不到《規范》要求，所以施工鐵絲網時要對應整齊，鋪設平整，并用塑料卡固定。為使導熱效果更好、結構強度更強，可考慮使用雙層鐵絲網。
四、發熱電纜的敷設
1、注意事項：
    a．鋪設發熱電纜時，和墻壁之間要留出200mm的距離，發熱電纜發熱段之間間距不得小于50mm時。
    b．可能被完全覆蓋的區域（如被床、家具、櫥柜、假墻、浴缸、座便器等完全覆蓋的地面）不得鋪設發熱電纜，且要留出一定150mm左右邊距。建議業主使用帶腿的床。
    c．施工中嚴禁施工人員用力踩踏、摔打、拉伸或折彎發熱電纜；
    d．發熱電纜嚴禁剪裁和拼接，有外傷和破損的發熱電纜嚴禁敷設；
    e．發熱電纜的熱線部分嚴禁進入冷線預留管（只能鋪設在地面）；
    f．在發熱電纜敷設區內嚴禁穿鑿、鉆孔或進行射釘作業；
    g．敷設前后、填充層施工前后必須對發熱電纜標稱電阻、絕緣電阻、作出檢測并記錄；如果敷設前檢測出電纜標稱電阻、絕緣電阻異常，不要敷設，請即刻與廠家聯系。
    h．發熱電纜未經檢測、調試，嚴禁運行使用。
2、敷設方法
    a．發熱電纜在敷設前首先要確定發熱電纜的走向。再按計算好的間距進行鋪設。發熱電纜的敷設間距不能大于300mm、小于50mm；
    b．從發熱電纜線卷的外圍找出冷熱線連接點（雙箭頭處），將其用100㎜的困扎帶固定在距離接線盒300～500m范圍內已鋪設好鋼網的地面上（發熱電纜冷熱接頭必須埋在蓄熱層內），發熱電纜冷熱接頭前后200mm范圍內不得彎曲。
    c．旋轉放線，將發熱電纜的熱線部分按設計好的走向固定在鋼網上，固定點的間距為250--300㎜。
    d．嚴禁從內圍抽取線頭敷設。
    e．發熱電纜彎曲部分固定點間距為150mm。彎曲半徑不得小于39mm。
    f．安裝完畢應作標稱電阻和絕緣電阻的測試。
五、伸縮縫的設置
    地暖使用過程中，在地面受熱的情況下，使之不斷向四周膨脹延伸，如果不在房間四周留出地面受熱膨脹的間隙，地面就會因?yàn)闆]有延伸的空間，而內在壓應力就只能向受力最弱的一面擴展。一個房間面層四周有墻體阻擋，下面有樓板，都能承受膨脹帶來的應力，最薄弱點就是房間空間，它的應力只能向空間發展，形成最后我們看到地面的空鼓現象。要解決這一問題，就只有在墻體四周留出受熱膨脹伸縮的空間，就是我們常見的伸縮縫。
1、一般房間的伸縮縫設置：
    在與內外墻、柱等垂直構件交接處應留不間斷的伸縮縫。伸縮縫填充材料應采用搭接方式連接，搭接寬度不宜小于10mm。伸縮縫填充材料與墻、柱應有可靠的固定措施，與地面連接應緊密，伸縮縫厚度不應小于10mm，高度不應小于70mm，伸縮縫填充材料宜采用高發泡聚乙烯泡沫塑料板。
2、面積超過30m2的房間伸縮縫設置：
    在面積較大的房間設置伸縮縫，除執行一般房間的伸縮縫設置外，還應按照以下要求執行：
    a．當?shù)孛婷娣e超過30m2或邊長超過6m時，就按不大于6m間距設置伸縮縫，伸縮縫寬度不應小于8mm，伸縮縫宜采用高發泡聚乙烯泡沫塑料或縫內滿填彈性膨脹膏或玻璃膠。
    b．在安裝絕熱層時，還應在地面中間安裝一條Ф16～20mm的PVC排氣管，PVC排氣管應鉆排氣孔，孔徑不得小于Ф4mm，孔距100mm，整條排氣管應全部連通并在房間兩側引出地面。大面積時還應安裝橫、縱向連接的多條排氣管。
    c．大面積的地面采暖在伸縮縫設置時，還應留出內置式膨脹縫，將填充層分隔為不大于30 m2，保證膨脹應力能在小面積范圍內得到分解。
六、地面保護層（蓄熱層）的施工
    使用不同的地面裝飾材料，保護層的施工方法及要求有所不同。所以在施工前必須了解清楚房間地面用材情況。目前面層裝飾大體上分為：復合類面層、地磚、石材類面層、地毯類、架空木地板類等四大類型。
1、復合類面層：
    復合類面層是指：強化復合地板、復合實木地板及其它復合型面層。復合類面層的保護層施工是采用1:3水泥砂漿找平，水泥砂漿厚度以保溫層以上為準2.5cm左右，表面必須超平、壓光。
2、地磚、石材類面層：
    先用1:3的水泥砂漿對敷設后的發熱電纜進行覆蓋，覆蓋厚度1.5—2cm，表面搓毛后待貼地磚、石材?；蛘咧苯佑酶少N的方法施工，這是目前普通采用的一種施工方法，但貼磚的砂漿厚度不得少于3cm。
3、清光地面、地毯類（請咨詢）：
    地毯類的地面施工為清光地面、水泥砂漿應分兩次施工。第一次施工厚度為1—1.5cm。待第一次施工的水泥砂漿凝固后敷設一層鐵絲網后再作第二次水泥砂漿施工。其厚度應控制在2cm左右。并壓實清光。
4、龍骨架空實木地板（請咨詢）：
    龍骨必須用膨脹螺絲或自攻膨脹螺絲將龍骨固定在地面上，不得有松動現象。龍骨高度不應小于4.5cm。發熱電纜敷設完畢后，用人造砂將熱纜全部覆蓋致龍骨面平，并通電將人造砂中的水份烘干。經檢測確認人造沙砂完全烘干后才能安裝地板。地板安裝前可覆蓋9厘板作為地板基礎。由于發熱電纜在施工中跨越了木龍骨，在固定地板時釘釘子一定要注意，不可損壞發熱電纜。
    注意：安裝地暖的房間在安裝強化地板、復合地板、實木地板，不得敷設防潮層。因?yàn)榘惭b地暖的房間地面非常干燥，并在基層敷設了2cm厚保溫層，使用時已達到了防潮層所起到緩沖、防潮的作用，如果安裝了防潮層，阻礙了地暖熱量的散發，造成采暖效果不佳，并縮短了發熱電纜的使用壽命。安裝地板前一定要通電將水泥砂漿中的水份烘烤干燥后才能安裝地板。
